光纖作為一種良不不傳輸介質，其傳輸距離長，傳輸損耗低，抗干擾性好，同時線纜較輕便，特殊的光纖抗彎折性能較好，能適合復雜工況，滿足市場對提速和降本的雙重需求。

將傳輸協議和光纖的傳輸介質有效結合，?？禉C(jī)器人全新定義并推出數據接口X over Fiber，并在此基礎上開發了系列化產品，上行鏈路數據帶寬可得到巨幅提升，很大可提升600%，為用戶提供經濟高效的高品質方案，助力高速應用場景。

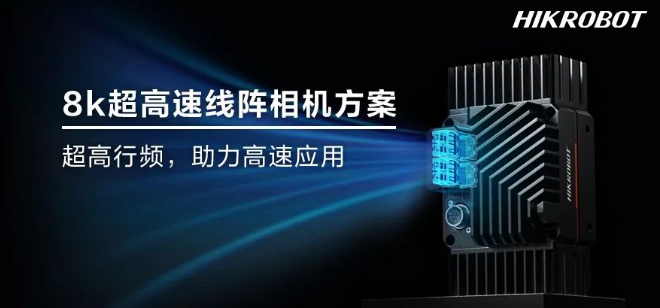

8k高速線陣相機高行頻、多線Sensor

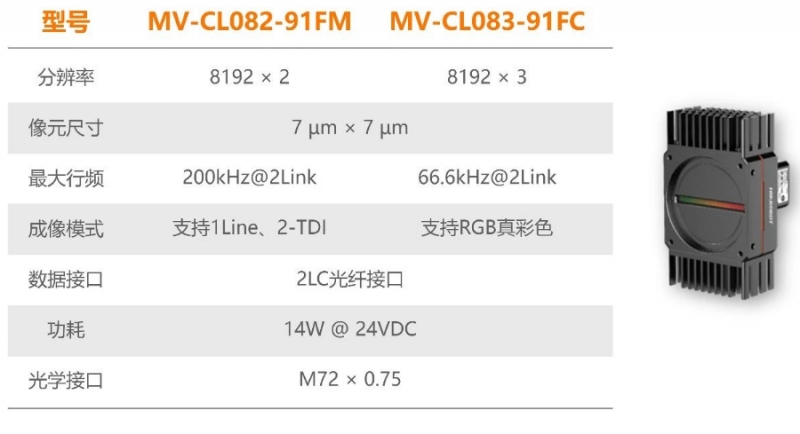

?？禉C(jī)器人全新高速線陣相機搭載 8k多線CMOS sensor，像元尺寸7×7um，采用兩路自研X over Fiber光纖接口進行數據傳輸，具備更高的傳輸帶寬（20Gbps@2Link），更強的抗干擾能力及更遠的傳輸距離。內嵌多種前沿ISP圖像處理技術，支持多面安裝，可廣泛應用于鋰電、PCB、印刷、薄膜等各類高精度、高速的視覺檢測場景。

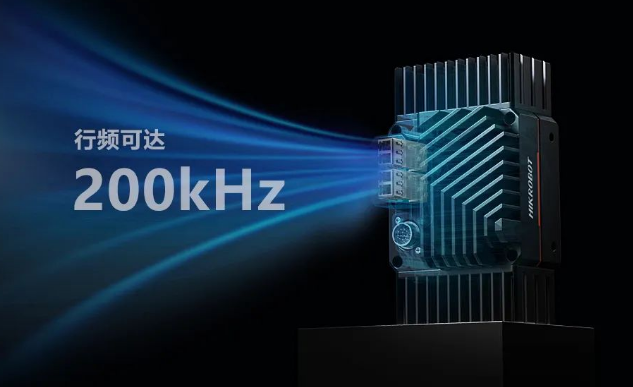

大帶寬、高行頻

 新款相機具備兩路支持自研協議的X over Fiber接口，在滿分辨率下，黑白型號行頻可達200kHz，彩色型號可達66kHz。可匹配大部分高速檢測需求。

多線Sensor，成像模式多樣

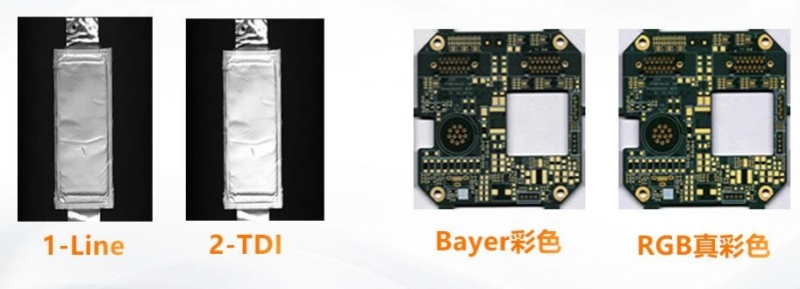

相機采用多線sensor，像元尺寸7μm ×7μm，具備優異的感光性能。黑白型號支持2-TDI成像，提亮效果明顯；彩色型號支持RGB真彩色成像，色彩還原性能出眾，帶來更優的成像效果和使用體驗。



配套采集卡MV-GS1002F

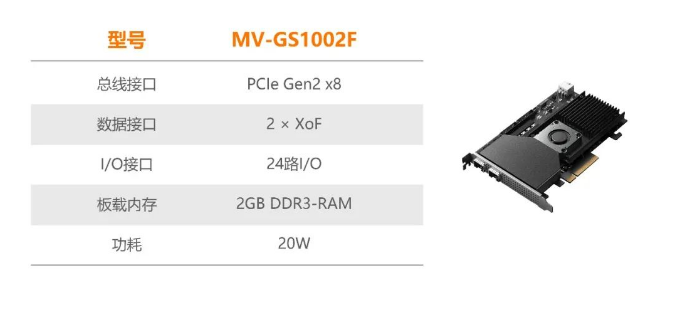

相機配套采集卡——MV-GS1002F 同步面世！該采集卡具備兩路X over Fiber接口，很高有效帶寬可達20Gbps，且可支持 1Link和 2Link 兩種工作模式。采用FPGA方案，降低CPU負載，解放PC運算資源，與高速線陣相機完美搭檔。

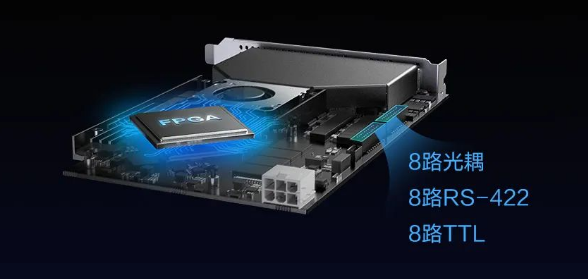

卡端FPGA、24路I/O

配套采集卡采用FPGA方案，從根源解決丟包問題，釋放相機端FPGA和PC端CPU的部分資源。同時，配備了24路I/O接口，可與外部IO靈活接入，也能夠進行卡間信號擴展，實現同步。

更靈活的拓?fù)滏溄?/span>

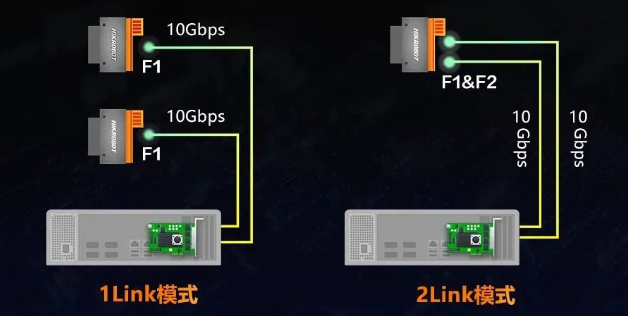

相機與采集卡均支持1Link和2Link傳輸兩種工作模式，其中，采集卡還可支持無序連接，安裝便捷。



通訊穩定，品質之選

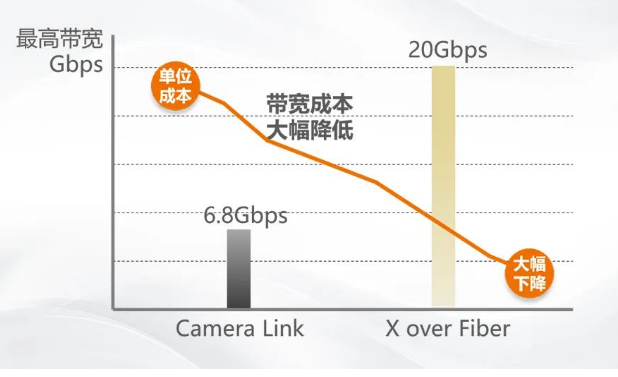

高速線陣相機方案采用光纖作為通訊介質，抗干擾能力強，傳輸距離遠。與Camera Link接口方案相比，該方案單G成本性價比優越。

行業應用鋰電、面板、薄膜等

具備高行頻，高靈敏度，真彩色的特性，該方案非常適用于產線檢測速度快，感光性能要求高，色彩還原度不不WEB類卷材檢測，如薄膜檢測、鋰電材料檢測等應用。

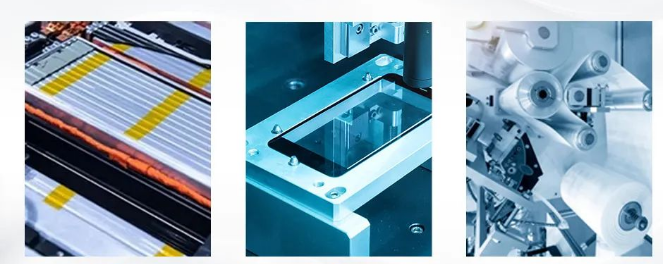

                                                                                                鋰電                                              面板                                      薄膜
